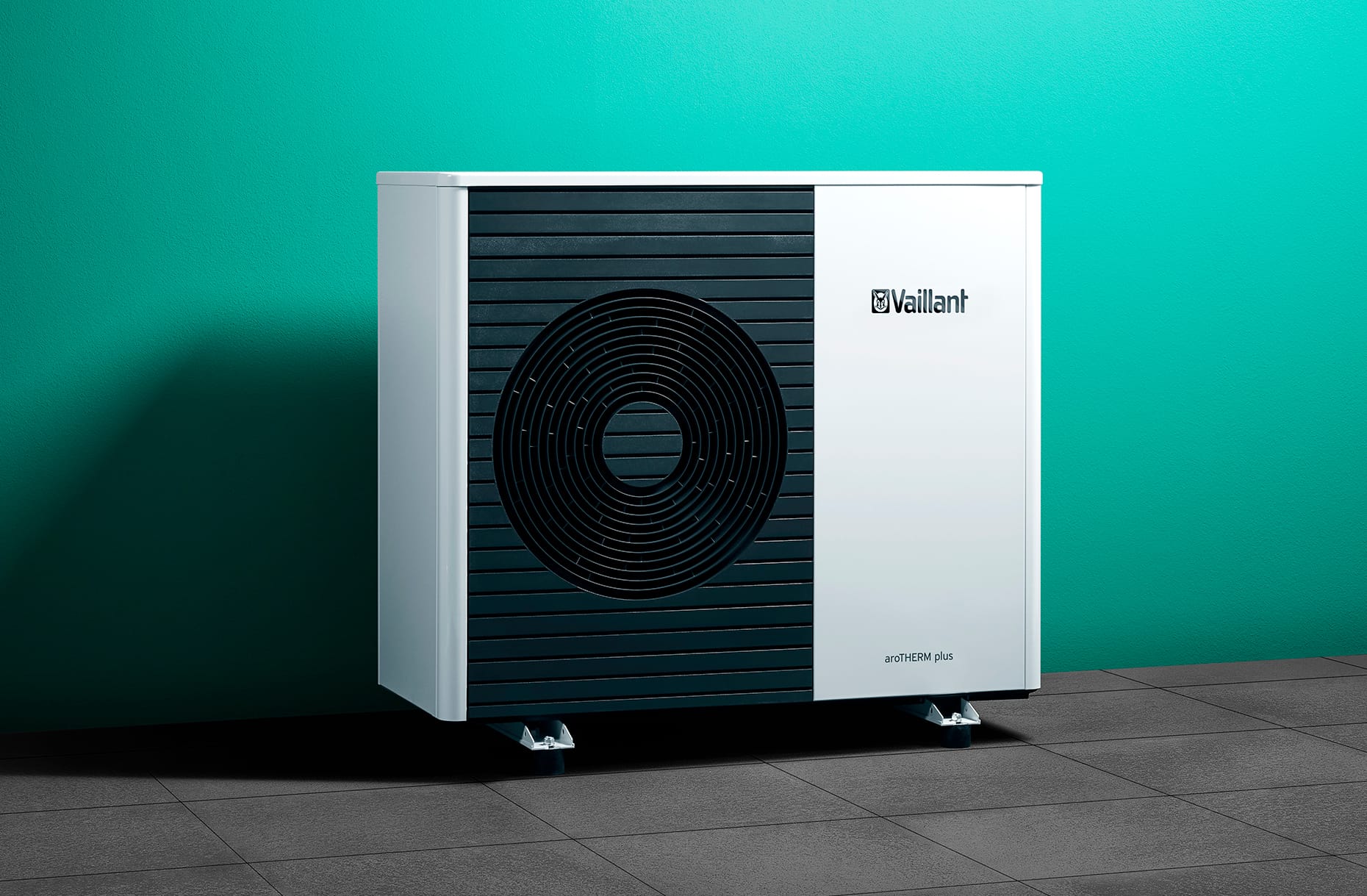

aroTHERM Plus R290 Monoblok Isı Pompası
- Siz ve Müşterileriniz için Daha Güzel Bir Gelecek
- Kolay Kurulum ve Çalıştırma
- Sessiz Çalışma Operasyonu
- Modernizasyon Çalışmaları için İdeal
- Enerji Tüketim Verimliliği Yüksek, Daha Ekonomik
Genel Bakış
Siz ve Müşterileriniz için Daha Güzel Bir Gelecek
Yeni aroTHERM plus, özellikle doğal soğutucu akışkan kullandığından 75 °C'ye varan yüksek bir akış sıcaklığına sahiptir. Bu şekilde havadan suya ısı pompası mevcut radyatörlerle de çalıştırılabilir.
Ayrıca, soğutucu teknolojisi çok düşük bir küresel ısınma potansiyeline sahiptir ve bu nedenle özellikle çevre dostudur. Yüksek verimliliği ile aroTHERM plus, yeni binalar için gelecekteki gereksinimleri de karşılar. Böylece siz ve müşterileriniz geleceğe iyi hazırlanmış olursunuz.
Kolay Kurulum ve Çalıştırma
aroTHERM plus ve uniTOWER plus'ı iki kişi bir iş günü içinde kurabilir. Sökülebilir hidrolik kulenin Bölünmüş Montaj Konsepti, hem iç hem de dış üniteleri hiç vakit kaybetmeden ilgili konumlarına yerleştirmenizi sağlar. Soğutucu akışkan sertifikasına ihtiyaç duymadan bir kişi kurulum ve devreye alma işlemlerini yapabilir.
Kusursuz kurulum için Vaillant, geniş aksesuar yelpazesiyle size destek olmaktan mutluluk duyacaktır.
Kurulumun ardından müşterileriniz ısıtma sistemini sensoCOMFORT sistem kontrolörü ile rahatlıkla çalıştırabilir. Opsiyonel sensoAPP sayesinde aroTHERM plus, kullanıcılar dışarıdayken de kontrol edilebilir. Böylece müşterileriniz tatildeyken bile ısıtma sistemlerini kontrol altında tutar.
Sessiz Çalışma Operasyonu
aroTHERM plus Sound Safe Sistemi, çalışma sırasında sesin neredeyse hiç duyulmamasını sağlar. Sessiz modda 3 m mesafede 28 dB(A) ile ısı pompası yaprakların hışırtısı kadar sessizdir. Böylece sistem, yoğun yerleşim alanlarında bile konutların yakınına kolayca yerleştirilebilir.
Modernizasyon Çalışmaları için İdeal
75 °C'ye kadar akış sıcaklığı ile aroTHERM plus, fosil yakıtlarla çalışan sistemlere benzer bir performans sunar. Sadece ısı pompası modunda çalışırken, aroTHERM plus, radyatörlerle 65 °C sıcaklıkta ve –10 °C'ye kadar düşük dış sıcaklıklarda çalıştırılabilir. Bu nedenle, hem yeni hem de mevcut binalardaki projelere ideal olarak hazırlanırsınız.
Enerji Tüketim Verimliliği Yüksek, Daha Ekonomik
Müşterileriniz bir ısıtma sisteminden maksimum enerji verimliliği bekler. 5,4'e kadar (A7/W35) COP ile aroTHERM plus en yüksek performansı sağlayabilir. Sistem, diğer ısı pompalarından yüzde 25'e kadar daha fazla sıcak su sağlayarak yüksek akış sıcaklığı sayesinde, lejyoner hastalığına neden olan bakterilere karşı, elektrikli son ısıtma gerektirmeden koruma sağlar.
Yeni havadan suya ısı pompası olan aroTHERM plus ile A+++ ‘ye varan enerji sınıfı, mükemmel performans, enerji verimliliği ve sürdürülebilirliği bir arada sunan çevre dostu yeni konsept
- Çevre dostu R290 soğutucu akışkana sahip monoblok tasarım
- 75 ⁰C’ye kadar ısıtma gidiş suyu sıcaklığı ile tüm yapılara mükemmel uyum
- Düşük ses seviyesi
- A+++ enerji verimliliğine sahiptir.
- GWP* (küresel ısınma potansiyeli) değeri 3’ tür. (1 ton R410a emisyonunun küresel ısınmaya katkısı 2088 ton CO2’dir. R290a’da ise 3 ton CO2’dir.)
- 5 farklı kapasite seçeneği
- DC inverter kompresör
- Kıyı şeridinde oluşabilecek korozyona karşı direnci yüksektir
- Isıtma, soğutma ve sıcak kullanım suyu çözümlerinde kullanım imkanı
- Uzaktan kontrol imkanı ( multiMATIC uygulaması ve VR 920 sayesinde)
- Yüksek COP ve EER performans
- Akıllı oda termostatları ile uyumlu
- Isıtma, soğutma ve sıcak kullanım suyu çözümlerinde kullanım imkanı
- Dış ve iç ünite hattında soğutucu akışkan bulunmaktadır.
- Düşük ses basıncı sayesinde sessiz çalışmaktadır.
- İnverter kompresör dış ünitededir. Kondenser ve yüksek verimli pompa iç ünitededir.
Özellikler
Özellikler
| VWL 45/6 A 230V S3 | VWL 55/6 A 230V S3 | VWL 65/6 A 230V S3 | VWL 85/6 A 230V S3 | VWL 125/6 A 230V S3 | VWL 155/6 A 230V S3 | |
|---|---|---|---|---|---|---|
| Özellikler | ||||||
| Genişlikk | 1.100 mm | 1.100 mm | 1.100 mm | 1.100 mm | 1.100 mm | 1.100 mm |
| Yükseklikk | 765 mm | 765 mm | 965 mm | 965 mm | 1.565 mm | 1.565 mm |
| Derinlik | 450 mm | 450 mm | 450 mm | 450 mm | 450 mm | 450 mm |
| Ağırlık, ambalajlı | 132 kg | 132 kg | 150 kg | 150 kg | 223 kg | 223 kg |
| İşletime hazır ağırlık | 114 kg | 114 kg | 128 kg | 128 kg | 194 kg | 194 kg |
| Bağlantı, Isıtma devresi | G 1 1/4 " | G 1 1/4 " | G 1 1/4 " | G 1 1/4 " | G 1 1/4" | G 1 1/4" |
| Anma gerilimi | 230 V (+%10/- %15), 50 Hz, 1~/N/PE | 230 V (+%10/- %15), 50 Hz, 1~/N/PE | 230 V (+%10/- %15), 50 Hz, 1~/N/PE | 230 V (+%10/- %15), 50 Hz, 1~/N/PE | 230 V (+%10/- %15), 50 Hz, 1~/N/PE | 230 V (+%10/- %15), 50 Hz, 1~/N/PE |
| Maksimum anma gücü | 3,40 kW | 3,40 kW | 3,50 kW | 3,50 kW | 5,40 kW | 5,40 kW |
| Nominal güç faktörü | 1 | 1 | 1 | 1 | 1 | 1 |
| Maksimum ölçülen akım | 14,3 A | 14,3 A | 15,0 A | 15,0 A | 23,3 A | 23,3 A |
| Başlatma akımı | 14,3 A | 14,3 A | 15,0 A | 15,0 A | 23,3 A | 23,3 A |
| Koruma türü | IP 15 B | IP 15 B | IP 15 B | IP 15 B | IP 15 B | IP 15 B |
| Yüksek gerilim kategorisi | II | II | II | II | II | II |
| Fan, akım sarfiyatı | 40 W | 40 W | 80 W | 80 W | 80 W | 80 W |
| Fan, sayı | 1 | 1 | 1 | 1 | 2 | 2 |
| Fan, devir sayısı, maksimum | 620 Dev/dk | 620 Dev/dk | 790 Dev/dk | 790 Dev/dk | 790 Dev/dk | 790 Dev/dk |
| Maksimum fan hava akışı | 2.300 m³/sa | 2.300 m³/sa | 3.000 m³/sa | 3.000 m³/sa | 6.000 m³/sa | 6.000 m³/sa |
| Isıtma pompası, Güç tüketimi | 2 … 50 W | 2 … 50 W | 2 … 50 W | 2 … 50 W | 3 … 87 W | 3 … 87 W |
| Teknik veriler – Isıtma devresi | ||||||
| Isıtma suyu sıcaklığı, minimum/maksimum | 20 … 75 ℃ | 20 … 75 ℃ | 20 … 75 ℃ | 20 … 75 ℃ | 20 … 75 ℃ | 20 … 75 ℃ |
| Dış ünite ve iç ünite arasındaki maksimum ısıtma suyu borusu uzunluğu | 20 mt | 20 mt | 20 mt | 20 mt | 20 mt | 20 mt |
| Çalışma basıncı, minimum | 0,05 Mpa (0,50 bar) | 0,05 Mpa (0,50 bar) | 0,05 Mpa (0,50 bar) | 0,05 Mpa (0,50 bar) | 0,05 Mpa (0,50 bar) | 0,05 Mpa (0,50 bar) |
| Çalışma basıncı, maksimum | 0,30 Mpa (3,00 bar) | 0,30 Mpa (3,00 bar) | 0,30 Mpa (3,00 bar) | 0,30 Mpa (3,00 bar) | 0,30 Mpa (3,00 bar) | 0,30 Mpa (3,00 bar) |
| Debi, minimum | 400 l/sa | 400 l/sa | 540 l/sa | 540 l/sa | 995 l/sa | 995 l/sa |
| Debi, maksimum | 860 l/sa | 860 l/sa | 1.205 l/sa | 1.205 l/sa | 2.065 l/sa | 2.065 l/sa |
| Su miktarı, dış ünitede | 1,5 l | 1,5 l | 2,0 l | 2,0 l | 2,5 l | 2,5 l |
| Teknik veriler – Soğutucu madde devresi | ||||||
| Soğutucu madde tipi | R290 | R290 | R290 | R290 | R290 | R290 |
| Soğutucu madde, Dolum miktarı | 0,60 kg | 0,60 kg | 0,90 kg | 0,90 kg | 1,30 kg | 1,30 kg |
| Soğutucu madde, Global Warming Potential (GWP) | 3 | 3 | 3 | 3 | 3 | 3 |
| Soğutucu madde, CO2-eşdeğerli | 0,0018 t | 0,0018 t | 0,0027 t | 0,0027 t | 0,0039 t | 0,0039 t |
| Maksimum izin verilen çalışma basıncı | 3,15 Mpa (31,50 bar) | 3,15 Mpa (31,50 bar) | 3,15 Mpa (31,50 bar) | 3,15 Mpa (31,50 bar) | 3,15 Mpa (31,50 bar) | 3,15 Mpa (31,50 bar) |
| Kompresör, Tip | Döner piston kompresörü | Döner piston kompresörü | Döner piston kompresörü | Döner piston kompresörü | Kaydırmalı kompresör | Kaydırmalı kompresör |
| Kompresör yağ tipi | Spesifik polialkilenglikol (PAG) | Spesifik polialkilenglikol (PAG) | Spesifik polialkilenglikol (PAG) | Spesifik polialkilenglikol (PAG) | Spesifik polialkilenglikol (PAG) | Spesifik polialkilenglikol (PAG) |
| Kompresör kontrolü | elektronik | elektronik | elektronik | elektronik | elektronik | elektronik |
| Teknik veriler – ısıtma devresi gücü | ||||||
| Isıtma gücü, A2/W35 | 1,90 kW | 1,90 kW | 3,10 kW | 3,10 kW | 5,60 kW | 5,70 kW |
| Güç katsayısı, COP, EN 14511, A2/W35 | 3,7 | 3,7 | 4,1 | 4,1 | 4,3 | 4,2 |
| Efektif güç tüketimi, A2/W35 | 0,51 kW | 0,51 kW | 0,76 kW | 0,76 kW | 1,30 kW | 1,36 kW |
| Çekilen akım, A2/W35 | 2,60 A | 2,60 A | 3,70 A | 3,70 A | 6,20 A | 6,70 A |
| Isıtma gücü, minimum/maksimum, A7/W35 | 2,10 … 6,50 kW | 2,10 … 7,90 kW | 3,00 … 8,50 kW | 3,00 … 9,00 kW | 5,40 … 13,50 kW | 5,40 … 15,00 kW |
| Isıtma gücü, nominal, A7/W35 | 4,10 kW | 4,20 kW | 5,10 kW | 7,80 kW | 11,60 kW | 14,30 kW |
| Güç katsayısı, COP, EN 14511, A7/W35 | 4,6 | 4,4 | 4,7 | 4,4 | 4,7 | 4,3 |
| Efektif güç tüketimi, A7/W35 | 0,89 kW | 0,95 kW | 1,09 kW | 1,77 kW | 2,47 kW | 3,33 kW |
| Akım çekişi, A7/W35 | 4,20 A | 4,50 A | 5,20 A | 8,00 A | 11,20 A | 15,10 A |
| Isıtma gücü, A7/W45 | 3,10 kW | 3,10 kW | 4,20 kW | 4,20 kW | 8,10 kW | 8,10 kW |
| Güç katsayısı, COP, EN 14511, A7/W45 | 3,6 | 3,6 | 3,6 | 3,6 | 4,1 | 4,1 |
| Efektif güç tüketimi, A7/W45 | 0,86 kW | 0,86 kW | 1,17 kW | 1,17 kW | 1,98 kW | 1,98 kW |
| Çekilen akım, A7/W45 | 4,00 A | 4,00 A | 5,40 A | 5,40 A | 9,40 A | 9,40 A |
| Isıtma gücü, A7/W55 | 3,60 kW | 4,80 kW | 5,80 kW | 7,60 kW | 13,20 kW | 14,20 kW |
| Güç katsayısı, COP, EN 14511, A7/W55 | 2,8 | 2,8 | 2,9 | 2,9 | 2,9 | 2,8 |
| Efektif güç tüketimi, A7/W55 | 1,29 kW | 1,71 kW | 2,00 kW | 2,62 kW | 4,55 kW | 5,07 kW |
| Çekilen akım, A7/W55 | 6,30 A | 7,70 A | 9,40 A | 11,70 A | 20,10 A | 22,50 A |
| Isıtma gücü, A7/W65 | 4,50 kW | 4,50 kW | 6,30 kW | 6,30 kW | 11,40 kW | 11,40 kW |
| Güç katsayısı, COP, EN 14511, A7/W65 | 2,3 | 2,3 | 2,3 | 2,3 | 2,3 | 2,3 |
| Güç tüketimi, efektif, A7/W65 | 1,96 kW | 1,96 kW | 2,74 kW | 2,74 kW | 4,96 kW | 4,96 kW |
| Akım tüketimi, A7/W65 | 9,00 A | 9,00 A | 12,20 A | 12,20 A | 22,20 A | 22,20 A |
| Isıtma gücü, A-7/W35 | 4,00 kW | 4,90 kW | 6,00 kW | 6,50 kW | 10,20 kW | 11,30 kW |
| Güç katsayısı, COP, EN 14511, A-7/W35 | 2,9 | 2,4 | 3 | 2,5 | 2,8 | 2,4 |
| Güç girişi, efektif, A-7/W35 | 1,38 kW | 2,04 kW | 2,00 kW | 2,60 kW | 3,64 kW | 4,71 kW |
| Akım tüketimi, A-7/W35 | 6,80 A | 9,30 A | 9,40 A | 11,60 A | 16,40 A | 20,90 A |
| Teknik veriler – soğutma devresi gücü | ||||||
| Soğutma gücü, A35/W18 | 4,50 kW | 4,50 kW | 6,40 kW | 6,40 kW | 10,90 kW | 10,80 kW |
| Enerji verimliliği, EER, EN 14511, A35/W18 | 4,3 | 4,3 | 4,2 | 4,2 | 4,6 | 4,6 |
| Efektif güç tüketimi, A35/W18 | 1,05 kW | 1,05 kW | 1,52 kW | 1,52 kW | 2,37 kW | 2,35 kW |
| Çekilen akım, A35/W18 | 4,90 A | 4,90 A | 7,00 A | 7,00 A | 10,90 A | 10,90 A |
| Soğutma gücü, minimum/maksimum, A35/W7 | 1,80 … 5,20 kW | 1,80 … 5,20 kW | 2,50 … 7,20 kW | 2,40 … 7,20 kW | 4,40 … 12,10 kW | 4,30 … 12,00 kW |
| Soğutma gücü, A35/W7 | 3,40 kW | 5,20 kW | 5,00 kW | 7,20 kW | 7,90 kW | 12,00 kW |
| Enerji verimliliği, EER, EN 14511, A35/W7 | 3,4 | 2,6 | 3,5 | 2,7 | 3,5 | 2,8 |
| Efektif güç tüketimi, A35/W7 | 1,00 kW | 2,00 kW | 1,43 kW | 2,67 kW | 2,26 kW | 4,29 kW |
| Çekilen akım, A35/W7 | 4,70 A | 9,10 A | 6,60 A | 11,90 A | 10,20 A | 19,20 A |
| Teknik veriler – Güç, soğutma modu, ek bilgiler | ||||||
| Soğutma gücü, A35/W7 | 5,20 kW | 3,40 kW | 7,20 kW | 4,90 kW | 12,10 kW | 7,80 kW |
| Enerji verimliliği, EER, EN 14511, A35/W7 | 2,6 | 3,4 | 2,7 | 3,5 | 2,8 | 3,5 |
| Efektif güç tüketimi, A35/W7 | 2,00 kW | 1,00 kW | 2,67 kW | 1,40 kW | 4,32 kW | 2,23 kW |
| Çekilen akım, A35/W7 | 9,10 A | 4,70 A | 11,90 A | 6,60 A | 19,20 A | 10,20 A |
| Kompresör devir sayısı, A35/W7 | 5.280 Dev/dk | 3.300 Dev/dk | 5.100 Dev/dk | 3.300 Dev/dk | 5.280 Dev/dk | 3.300 Dev/dk |
| Teknik veriler – ısıtma devresi ses emisyonu | ||||||
| Ses gücü, EN 12102, EN 14511 LWA, A7/W35 | 51 dB(A) | 52 dB(A) | 50 dB(A) | 58 dB(A) | 58 dB(A) | 61 dB(A) |
| Ses gücü, EN 12102, EN 14511 LWA, A7/W45 | 53 dB(A) | 53 dB(A) | 53 dB(A) | 53 dB(A) | 58 dB(A) | 58 dB(A) |
| Ses gücü, EN 12102, EN 14511 LWA, A7/W55 | 52 dB(A) | 54 dB(A) | 57 dB(A) | 57 dB(A) | 60 dB(A) | 61 dB(A) |
| Ses gücü, EN 12102, EN 14511 LWA, A7/W65 | 54 dB(A) | 54 dB(A) | 55 dB(A) | 55 dB(A) | 61 dB(A) | 61 dB(A) |
| Ses gücü, EN 12102, EN 14511 LWA, A‑7/W35, % 40 sessiz işletim | 48 dB(A) | 48 dB(A) | 50 dB(A) | 50 dB(A) | 54 dB(A) | 54 dB(A) |
| Ses gücü, EN 12102, EN 14511 LWA, A‑7/W35, % 50 sessiz işletim | 47 dB(A) | 47 dB(A) | 48 dB(A) | 48 dB(A) | 51 dB(A) | 51 dB(A) |
| Ses gücü, EN 12102, EN 14511 LWA, A‑7/W35, % 60 sessiz işletim | 46 dB(A) | 46 dB(A) | 46 dB(A) | 46 dB(A) | 51 dB(A) | 51 dB(A) |
| Teknik veriler – soğutma devresi ses emisyonu | ||||||
| Ses gücü, EN 12102, EN 14511 LWA, A35/W18 | 53 dB(A) | 53 dB(A) | 55 dB(A) | 55 dB(A) | 58 dB(A) | 58 dB(A) |
| Ses gücü, EN 12102, EN 14511 LWA, A35/W7 | 53 dB(A) | 53 dB(A) | 55 dB(A) | 55 dB(A) | 59 dB(A) | 59 dB(A) |
